开关电源如何接线 开关电源接线图

　　生活中到处都需要用到电，电线是用来运输电力，开关电源掌控着电力的使用，现在每家每户都有开关电源，人们常会遇到开关电源不灵的情况，那么我们就要了解一下开关电源接线方法，以及开关电源接线图，因为了解接线之后我们才能修正电源开关。电源接线十分的危险，关于它的原理我们一定要了解清楚，清楚之后再进行接线。下面就具体的为大家介绍一下开关电源接线方法。

　　开关电源接线方法

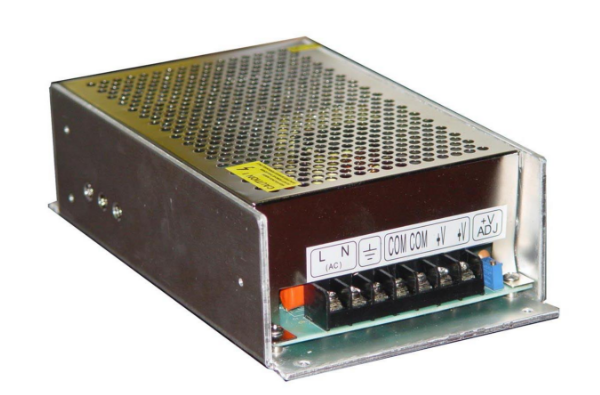

　　开关电源接线方法，左边、二个接线柱L、N：AC　INPUT，交流电输入端，分别接交流电的火线和零线;

　　开关电源接线方法，左边第三个接线柱：GND，接地线，

　　开关电源接线方法，左边第四、五、六个接线柱：均为COM，DC　OUTPUT　V-，直流输出端，作为直流电压输出端的负极;

　　开关电源接线方法，左边第七、八、九个接线柱：均为+V，DC　OUTPUT　v+，直流输出端，作为直流电压输出端的正极;

　　开关电源接线方法，左边第十个接线柱：+V　ADJ，+-10%　ADJUSTABLEA，电压调节，用于调节直流电压的值。

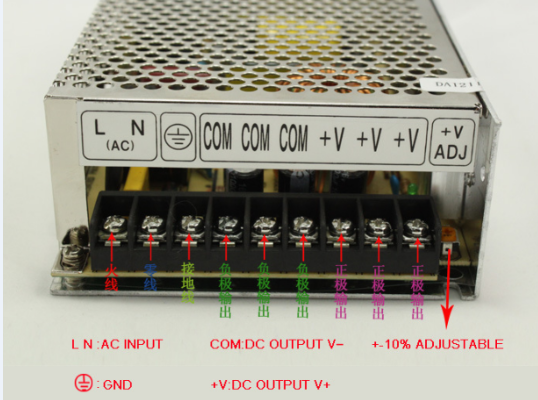

　　开关电源接线图
