什么是三角带 三角带的规格

　　什么是三角带?三角带有特种带芯结构和绳芯结构两种，绳芯结构的三角带制造方便，抗拉强度一般，价格低廉，应用广泛,特种带芯结构的三角带韧性好，强度高，适用于转速较高的场合。那么三角带的规格有哪些?

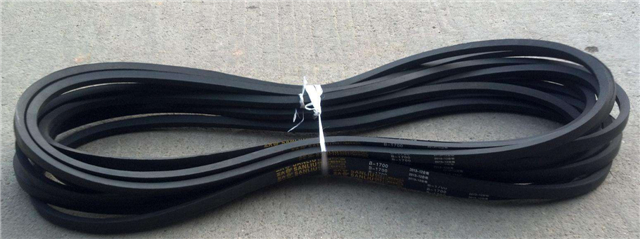

　　什么是三角带

　　普通的橡胶材质的三角带一般由包布层、伸张层(顶胶)、强力层(抗拉层)和压缩层(底胶)等部分构成。三角带有特种带芯结构和绳芯结构两种，分别由包布、顶胶、抗拉体和底胶四部分组成。

　　三角带的优缺点

　　优点

　　1、结构简单，制造、安装精度要求不高，使用维护方便，适用于两轴中心距较大的场合

　　2、传动平稳，噪音低，有缓冲吸振作用

　　3、过载时，传动带会在带轮上打滑，可以防止薄弱零件的损坏，起安全保护作用

　　缺点

　　1、不能保证准确的传动比

　　2、外廓尺寸较大，传动效率低

　　三角带的规格

　　普通型： O A B C D E 3V 5V 8V;

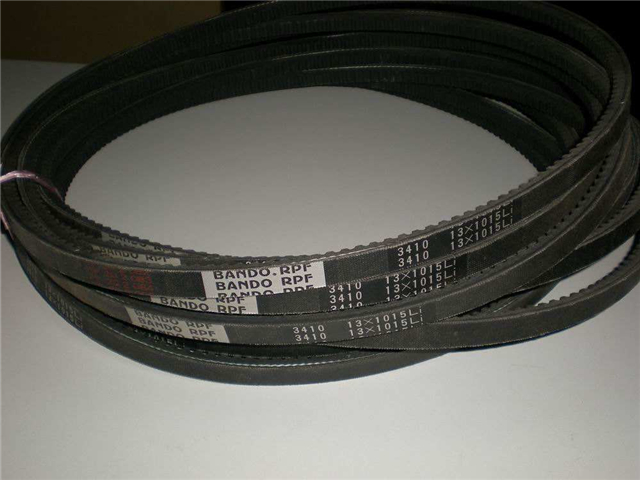

　　普通加强型： AX BX CX DX EX 3VX 5VX 8VX; 窄V带：SPZ SPA SPB SPC; 窄V带：XPA XPB XPC;

　　三角带的每一个型号规定了三角带的断面尺寸

　　A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm; B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM; C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM; D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM; E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。 对应尺寸(宽*高)：O(10*6)、A(12.5*9)、B(16.5*11)、C(22*14)、D(21.5*19)、E(38*25.5)。

　　标准规定了三角皮带的型号有：O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的小直径，大皮带轮未作规定。

　　皮带轮的槽角分为32度 34度 36度 38度，具体的选择要根据带轮的槽型和基准直径选择;皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：

　　O型皮带轮在带轮直径范围在50mm～71mm时为34度;在71mm～90mm时为36度， >90mm时为38度;

　　A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度;>125mm时为38度;

　　B型皮带轮在带轮直径范围在 125mm～160mm时为34度;160mm～200mm时为36度，>200mm时为38度;

　　C型皮带轮在带轮直径范围在200mm～250mm时为34度，250mm～315mm时为36度，>315mm时为38度;

　　D型皮带轮在带轮直径范围355mm～450mm时为36度，>450mm时为38度;

　　E型 500mm～630mm时为36度，>630mm时为38度。
