家装水电路施工图纸

家装水电路施工图纸

收藏
装新房 时间:2014-12-01
在新房装修过程中,有不少业主都会忽视水电路的安装,往往都是重视木工活、瓦工活的质量和安全性能。

  在新房装修过程中,有不少业主都会忽视水电路的安装,往往都是重视木工活、瓦工活的质量和安全性能。其实,水电路的安装是个隐蔽工程,一旦返工,不仅影响家装质量,而且还费时费力又花钱。那怎么办呢?,小编为大家分享水电路施工图纸,一起来看下吧!

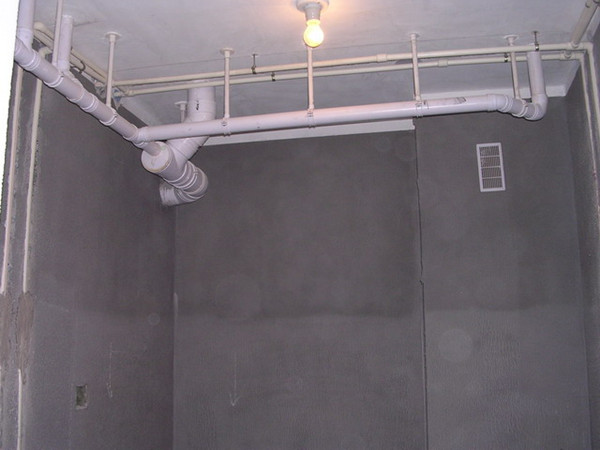

水电路安装

  ◆改造:旧房装修要换掉铝线

  专家表示,如果市民装修的是旧房,原有的铝线一定要更换成铜线。因为铝线极易氧化,其接头易打火。据调查,使用铝线的电气火灾的发生率为铜导线的几十倍。如果只换开关和插座,那会为住户今后的用电埋下安全隐患。

  另外,足够的回路数对于现代家居生活是必不可少的。有足够的回路后,某一线路发生短路或其他问题时,不会影响其他回路的正常工作。根据使用面积,照明回路可选择两路或三路,电源插座三至四路,厨房和卫生间各走一路,空调回路两至三路,一个空调回路多带两部空调。

  为了美观和便于检查及更换,一般都采用开槽埋线、暗管敷设的方式。在布线过程中应遵循“火线进开关,零线进灯头”的原则。

  ◆防患:管线图纸要保留

  目前,家庭装修中,自来水管、电线、电话线、有线电视线等,一般不是埋在地板底下,就是埋在墙内,用水泥覆盖,然后再进行表面装修。这种全封闭的方式,造成了很多安全隐患,也给今后管线的维修带来了很大障碍。

  实际上,即使是在商品房楼书中对类似电气线路等隐蔽工程的介绍也大多寥寥无几,业主在购房时无法得到一份完整的电气线路竣工图,在装修过程中更是不知道家居布线的情况,对装修过程中安全用电和布线方面的知识可以说是空白。因此保留完整的管线走向图纸是避免今后出现问题和解决问题的前提条件,否则根本无从着手。

  同时,一定要注意施工人员应持有有关部门发放的电工本,严防无证施工的情况出现。

  ◆方法:暗管铺设需用PVC管

  电气布线时,暗管铺设需用PVC管,明线铺设必须使用PVC线槽,这样做可以确保隐蔽的线路不被破坏。铺装电线时,一定要用直径1.5毫米至2毫米有塑料或橡胶绝缘保护层的单股铜线,如果是火线、零线、地线三股平行铺设,三股线的外面还要用塑料管再包裹起来,以起到双重绝缘的目的。

  布线施工在同一管内或同一线槽内,电线的数量不宜超过4根,而且弱电系统?穴包括电话线、网络线、电视天线等?雪与电力照明线不能同管铺设,以避免使电视、电话的信号接收受到干扰。导线接头应设在接缝盒内。具体施工中,电线在塑管中不能有缠绕、打结和出现接头的现象。线路接头过多或处理不当是引起短路、断路的主要原因,如果墙壁的防潮处理不太好,还会引起墙壁潮湿带电,所以线路要尽量做绝缘及防潮处理,有条件的可以进行“涮锡”或使用接线端子。安装插座、开关时,必须要按“火线进开关,零线进灯头”及“左零右火,接地在上”的规定接线。火线、零线、地线必须分色,原则上零线为黑,地线为双色线。

装修设计知识 水电路施工图纸一定要保留

  漏电保护:除空调电源插座外,其他电源插座电路都应该设置漏电保护装置。

  插座数量:现在每家每户的电器数量和品种不断增加,许多家庭采用拉接插座板的方法来满足用电需要,却忽视了安全因素。由于乱拉室内临时线常引起人身电击和电气火灾事故,切记插座板只允许临时使用。

  在装修时,应考虑增加墙内固定插座的数量。建议参考香港的标准:卧室每间4组,客厅每2.5平方米一组,厨房1.2平方米一组。

  插座类型:为防儿童触电,应选用带保险挡片的安全插座;电冰箱、空调器应使用各自独立、带保护接地三眼插座;卫生间易潮湿,不宜安装普通插座而应选用防溅水型插座。

  安装位置:一般开关距地1.2-1.4米,距门框水平距离0.15-0.2米,同一室内开关高度应一致;明装插座距地不低于1.8米,暗装插座距地0.3米为宜。当然,具体安装的位置还得由家具及电器的摆放位置而定。

  安装方式:单相二眼插座接线要求是:横排列时为“左零右火”,竖排列时为“上火下零”;三眼插座的零线与保护接地线切不可错接。

  以上是小编为大家分享的水电路施工图纸,一定要保留,这个对你的家装可以带来很大帮助的!
