家庭装修电路设计知识要点整合

家庭装修电路设计知识要点整合

收藏
装新房 时间:2014-12-26
家庭装修的时候电路设计是尤为重要的,它能够影响到我们整个家居的安全,所以一定要做好各个注意事项,学习电路设计知识是很有必要的。

  家庭装修的时候电路设计是尤为重要的,它能够影响到我们整个家居的安全,所以一定要做好各个注意事项,学习电路设计知识是很有必要的。下面跟随小编一起来学习电路设计知识要点吧!

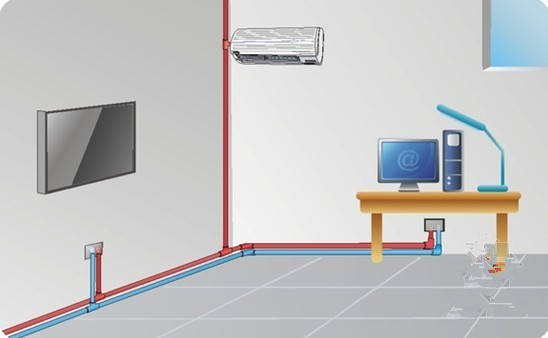

电路设计

  房间配电设计说明

  1、需要单独设置专线的地方:

  空调、厨房、电热器、卫生间取暖器、电热水器。

  2、模块需求:

  门铃、报警、宽频电视、宽带1根线、电话2根线、

  电话线、电脑线尽量留2根,电话线也用电脑线代替。

  3、明确空开负荷量:

  16A——实际控制在1500W内,普通照明没问题。

  20A——实际控制在2000W内,一般电视音响足够,但微波炉加热水器有点悬

  25A——实际控制在2000W内,空调适用3匹,

  32A——实际控制在3000W内,空调适用4匹,

  40A——实际控制在4500W内。

  总结:入户总空气开关60A,照明10A,空调插座40A,其它的全用25A.

  4、很多人并没有注意到,冰箱是需要配一个独立的低压开关的。

  电线的选择

  厨房、卫生间用电较多且功率大,所有插座及浴霸电线都用4平方的。

  强电导线的选择

  (1)绝缘良好的单股铜芯导线)

  (2)电线都用熟胶线,耐腐蚀性强。

  (3)劣质的铜芯尺寸往往比正规厂的尺寸小,而外包绝缘皮厚。

  (4)真线外皮包得紧,用手搓外皮不会转动,假线外皮与铜导线会脱离。

  (5)注意工长爱耍小聪明,买线也是好坏掺着买。

  (6)火线“红色”,零线“黑色”,地线“黄色”或“蓝黄色”。

  电路线径计算:

  进户线10平方,照明线1.5平方,普通插座2.5平方,空调线4平方。

  终端面板安装注意

  插座:多多宜善;大功率电器如电烤箱等用16A插座;

  通常插座底边距地宜为300mm.

  挂壁空调插座底边高1900mm,电视机插座底边高650mm.

  脱排插座底边高2100mm,厨房插座底边高950mm,

  挂式消毒柜插座底边高1900mm,洗衣机插座底边高1000mm.。

  1、

  插座:多多宜善;大功率电器如电烤箱等用16A插座;

  通常插座底边距地宜为300mm.

  挂壁空调插座底边高1900mm,电视机插座底边高650mm.

  脱排插座底边高2100mm,厨房插座底边高950mm,

  挂式消毒柜插座底边高1900mm,洗衣机插座底边高1000mm.

  2、

  开关:底边距地宜为1300mm,不要装在门背后

  空调的控制开关只能在电源端。在线路上是不允许加的。

  3、

  区隔:电源线及插座与电视线及插座的水平间距不应小于500mm.

  电线穿线、接线

  1、

  同一回路电线应穿入同一根管内,但管内总根数不应超过4根。

  管内导线的总截面积不应超过管内径截面积的40%.

  2、

  应该等到PVC管安装好后,再统一穿电线。

  现在工人都是边穿电线边接管,很难保证以后电线可以顺利的更换。

  3、穿入配管导线的接头应设在接线盒内,线头要留有余量150毫米。

  4、接线应该是先进行涮锡,然后再用胶布缠绕7圈,绝缘带包缠应均匀紧密。

  5、管内穿线应分色。火线红色,零线兰色或黑色,接地线为黄相间双色线。

  6、面向插座,上零下火或左零右火,接地为2.5平方的双色软线。

  7、连接开关、螺口灯具时,应该相线先接开关。

  8、有的装修公司不穿地线(用4分管,地线根本穿不进去),危险。

  对于金属外壳的电器来讲,一旦漏电,谁碰到谁就是地线。

  9、电暖器安装不得使用普通插座,不得直接装在可燃构件上。

  10、卫生间插座安装防溅盒。

  11、在走线的位置作出标记。开槽埋线后,封墙前,拍照片留证(特别是厨卫)。

  完工后给出完整电路图,方便日后维修

  插座数量的需求注意

  1、门玄关:

  电源插座1—2个,应对将来烘鞋机,或用电扇通风鞋柜。

  门内侧欲留对讲器或门铃线口;门顶部欲留报警线口(烟感,红外报警线)。

  2、大客厅:

  电话线、电脑线、对讲器或门铃线

  电视机的插座位置注意在电视机侧边,不是背后。

  空调插座尽量移近将来的空调位置,免得看到过长的电源线不好看。

  沙发边沿预留电话线口,电话旁预留插座以利于将来装子母机。

  沙发周围插座共2个,对应饮水机、暖茶壶、落地灯等。

  餐桌边缘或底下装2个电源接线口。以对应电饭锅、火锅、取暖器。

  3、卧室:

  床头柜上方要安装5孔插线板带开关。

  电话插座要预留在床头柜的上方或侧方。

  床头墙壁安装2个带开关插座,对应台灯、手机充电、笔记本、电热毯等。

  梳妆台上方预留带开关的插座,以对应梳妆灯、吹风机等

  4、书房:

  写字台上方安装五孔插座、电脑插座、电话插座等。

  书架处预留1个插座,以对应落地台灯、咖啡机等。

  写字台下方预留插座1-2个,以备电脑配套设备电源用。

  5、厨房间:

  在不同部位预留插座,一定要稍有富余。

  电源接口距地不得低于50cm,避免因潮湿造成短路。

  抽油烟机插座1个,放在抽油烟机围板两侧距地2.15米处。

  冰箱处1个,放在冰箱左侧距地1.3米处,以对应冰箱或微波炉。

  料理台处3个,以对应消毒柜、微波炉,电饭煲等。

  水槽上方1个,以对应电热水箱

  水槽下方1个,以对应将来的净水器

  门框上方1个,对应将来煤气报警器

  6、卫生间间:

  插座装防溅盒,装在不易受到水浸泡的部位,如电热水器上侧。

  面盆附近留下2~3个插座以对应电吹风、电水壶等。

  面盆下的橱柜里面留一个。

  坐便器旁边1个,以对应将来取暖及以后装卫洗丽。

  镜前灯:可以留个线头,也可以留插座。

  电话插座一定选在坐便器左右,否则就没有安装意义了。

  7、阳台:

  插座2个,对应洗衣机、烘干机。

  照明灯光应设在不影响晾衣物的墙壁上

  开关应装在与阳台门相联的室内,不应安装在阳台内。

  8、墙面开槽、挖暗盒孔注意事项

  1、房屋内的承重墙是不允许开槽的。

  带有保温层的墙体在开槽之后,很容易在表面造成开裂。

  在地面开槽,更要小心不能破坏楼板,给楼下的住户造成麻烦。

  插座或者开关很难紧靠墙角,那里通常都是钢筋水泥浇筑的,不能刨槽。

  承重墙上如需安装暗盒,可以打掉批荡层,不能破坏内面钢筋结构。

  2、各种电路,都应该分开开槽走线,相互间不破坏。

  3、线槽应该横平竖直。这是为了以后电路检修知道埋的电管位置。

  4、吊灯自重3kg以上,先在顶板装后置埋件,再将灯具固定上。

  严禁装在木楔木砖上。
