马凳筋怎么设置 马凳筋尺寸

马凳筋怎么设置 马凳筋尺寸

收藏
装新房 时间:2018-08-08

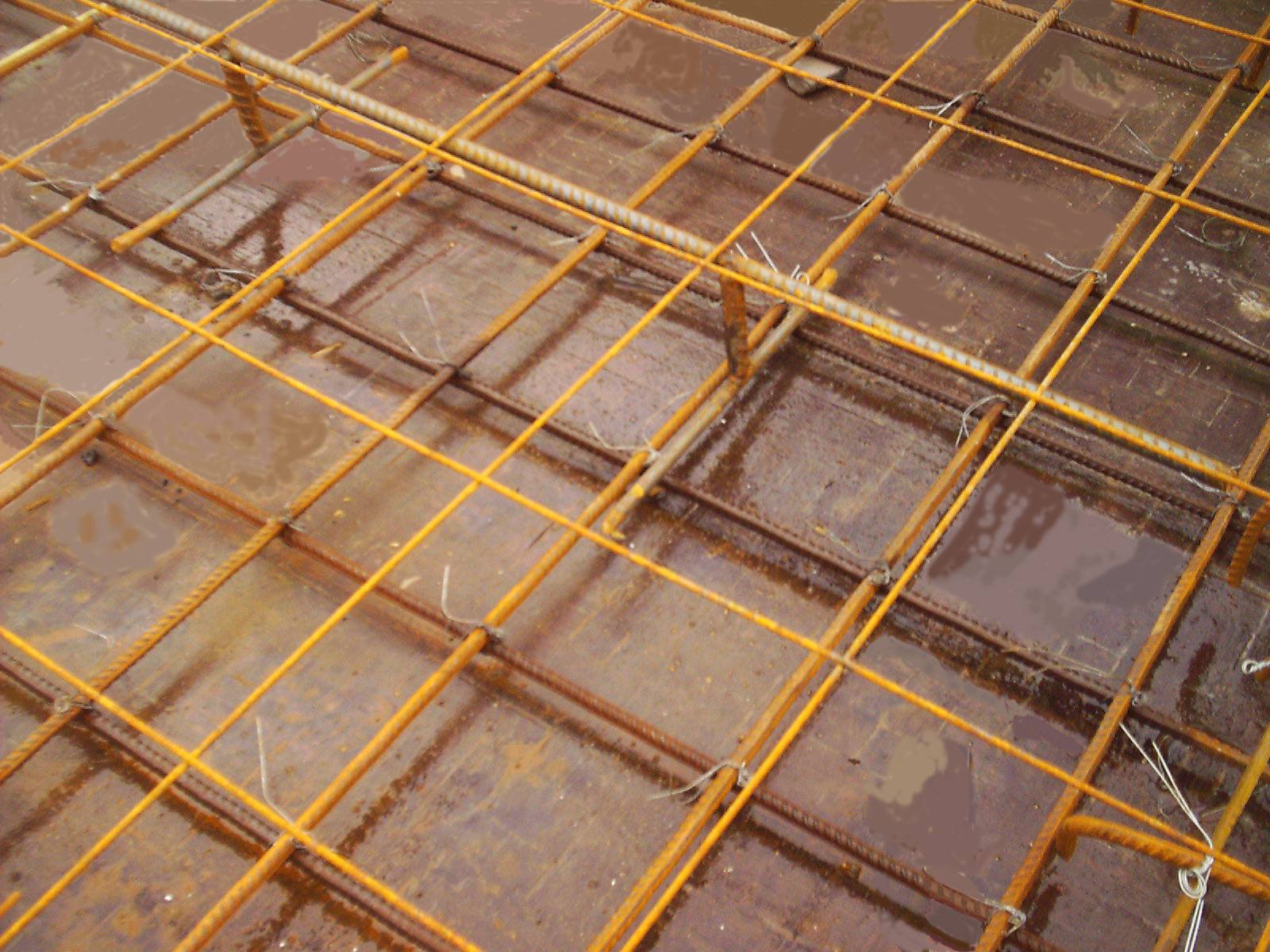

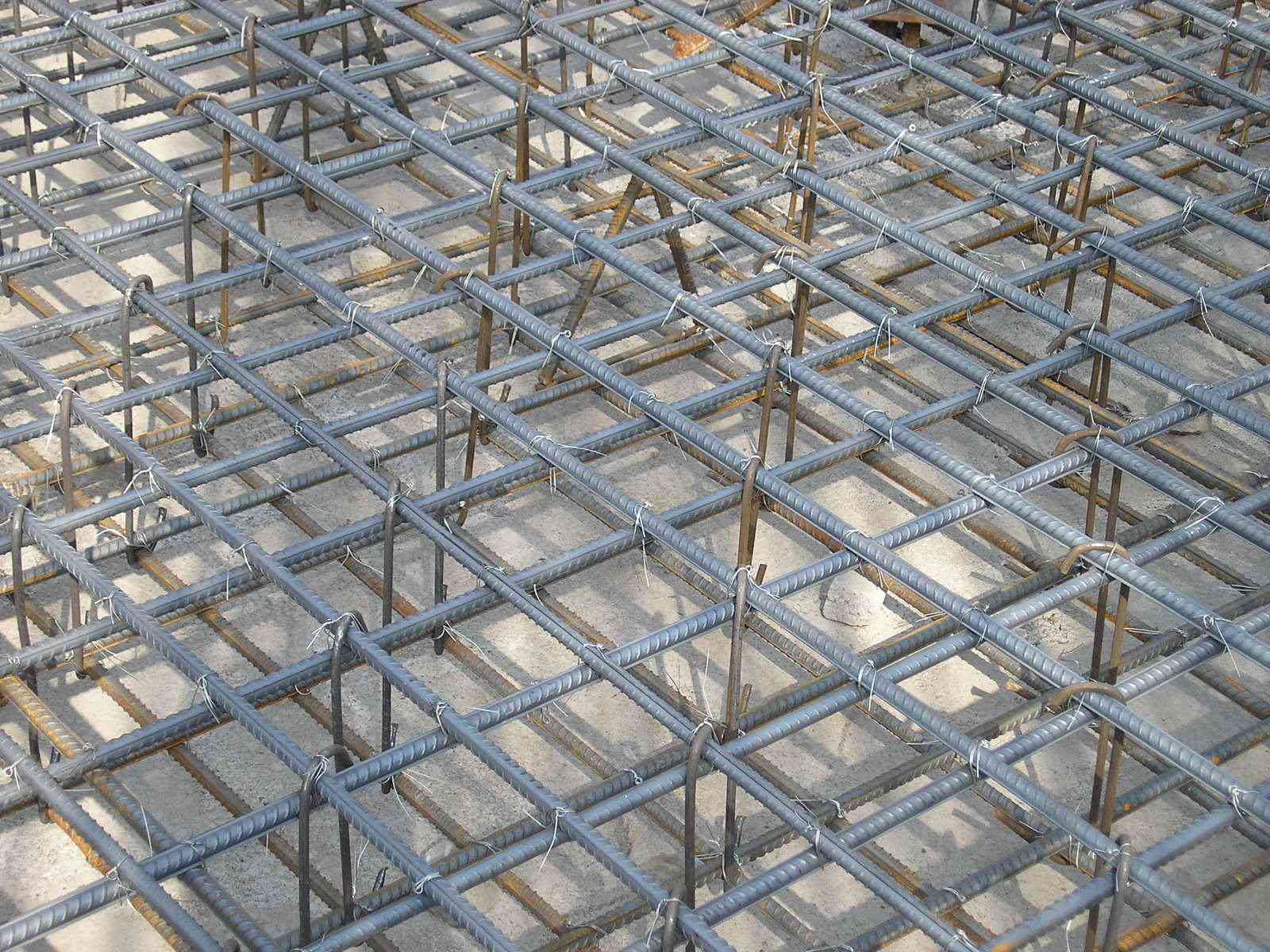

马凳筋,施工术语。它的形状像凳子故而俗称马凳,也称撑筋。用于上下两层板钢筋的中间,起固定上层板钢筋的作用。小编为大家介绍的是马凳筋的设置以及尺寸介绍。

  马凳筋,施工术语。它的形状像凳子故而俗称马凳,也称撑筋。用于上下两层板钢筋的中间,起固定上层板钢筋的作用。小编为大家介绍的是马凳筋的设置以及尺寸介绍。

马凳筋怎么设置 马凳筋尺寸

  马凳筋怎么设置

  一般基础厚在1米上下,马凳筋应该≥Φ18,间隔1.2米交错布置, 基础厚在1.2-1.5米左右,马凳筋应该≥Φ22,间隔1.2米交错布置。

  基础厚在0.5米左右,马凳筋应≥Φ14,间隔1.0米交错布置, 平台板厚在0.12-0.15米左右,马凳筋应≥Φ10,间隔0.8米交错布置,平台板厚在0.2米左右,马凳筋应≥Φ12,间隔0.8米交错布置。

  马凳做法一横筋约1.2-1.5米,再焊上相应的三角支架,马凳的高度为扣去砼保护层,扣去相应的钢筋单根下料长要以你的钢筋形式来算马凳筋的长度如何计算?

  马凳高度=板厚-2*保护层-Σ(上部板筋与板下排钢筋直径之和)。

  上平直段为板筋间距+50mm(也可以是80mm,马凳上放一根上部钢筋),下左平直段为板筋间距+50mm,下右平直段为100,这样马凳的上部能放置二根钢筋,下部三点平稳地支承在板的下部钢筋上。马凳筋不能接触模板,防止马凳筋返锈。

马凳筋怎么设置 马凳筋尺寸

  马凳筋尺寸

  当基础厚度较大(大于 800MM)一般不宜用马凳,而是用支架更稳定和牢 固。钢筋马凳一般图纸上不注,由技术员在施工组织设计中详细标明其规格、长度和间距,通常马凳的规格比板受力筋小一个级别,如板 筋直径 12 可用直径为 10 的钢筋做马凳,当然也可与板筋相同。纵向 和横向的间距一般为 1 米。不过具体问题还得具体对待,如果是双层 双向的板筋为 8,钢筋刚度较低,需要缩小马凳之间的距离。总之马 凳设置的原则是固定牢上层钢筋网,能承受各种施工荷载,确保上层 钢筋的保护层在规范规定的范围内。 板中放置马凳时应避开梁等板支座构件。基础底板大于 800MM 时 应采用角铁做支架,支架立柱间距一般为 1500MM,在立柱只需设置 一个方向的通长角铁,这个方向应该是与上部钢筋下一皮钢筋垂直,间距一般为 2000 米。 按照施工组织设计来计算是没有问题的,但是马凳钢筋的直径不应该说比被支持的钢筋小一个型号, 因为如果被支持的负弯矩钢筋是 8mm 的,要采用 6.5mm 的钢筋作为马凳筋就太细了,它不能保证负弯矩钢筋不会被施工工人偶尔踩坏。

    马凳筋注意事项

    建筑工程一般都对马凳筋有专门的施工组织设计,如果施工组织设计中没有对马凳作出明确和详细的说明那么就按常规计算,但有二个前提,就是马凳要有一定的刚度,能承受施工人员的踩踏,避免板上部钢筋扭曲和下陷。二是为了避免以后结算争议和扯皮,对马凳办理必要的手续和签证,由施工单位根据实际制作情况以工程联系单的方式提出,报监理及建设单位确认,根据确认的尺寸计算。

      根据工程量清单计价规范P52页第19条:现浇构件中固定位置的支撑钢筋、双层钢筋用“铁马”,伸出构件的锚固钢筋、预制构件的吊钩等就并入钢筋工程量内。为什么看上去是措施用的钢筋算在实体项目中呢,很简单,因为它是隐蔽在砼内形成工程实体的。所以马凳虽然是措施性钢筋但应归入实体项目而不能归入措施项目。招标单位在编制工程量清单时应计算马凳合并在钢筋工程量并在项目特征、工作内容中描述清楚。投标人在复核工程量清单时需要计算马凳工程量,考虑在综合单价内,勿放在措施费中。
